Raccordi idraulici in ghisa malleabile per acqua e gas

PRODUZIONE

I nostri raccordi idraulici per acqua e gas sono di produzione della fonderia ODLEWNIA ZELIWA S.A. (POLONIA) marchio EE ( http://eeodlewnia.pl/ ) e BIS PIPE FITTINGS INDUSTRY ltd marchio A.L. ( http://www.bisfitting.com/ ) con certificazione di qualità ISO, EN, UNI 9001 e 9002. I raccordi di ghisa malleabile zincati e neri sono rapidi da installare e idonei per impianti di acqua fredda e calda ad uso potabile e sanitario, per impianti di distribuzione del gas e impianti di riscaldamento e per vapore nel rispetto delle pressioni di seguito riportate e sono conformi alle normative ISO 49 ed EN 10242.

MATERIALI

Fra i raccordi flangiati del nostro assortimento potete trovare prodotti fatti dei seguenti materiali:
  • Di ghisa malleabile a cuore bianco conforme EN GJMW 400-05 marchio EE.
  • Di ghisa malleabile a cuore bianco conforme EN GJMB 350-10 marchio A.L.
Zincatura per immersione a caldo in bagno di zinco con rivestimento di spessore medio minimo di 70 μm secondo normativa EN 10242 e con protezione di vernice antiossidante.

FLUIDI

I nostri raccordi idraulici sono idonei per acqua fredda e calda, gas, vapore.

PRESSIONE E TEMPERATURA

– 25 bar a –20 ÷ +120°C; – 20 bar a +120 ÷ +300°C. In conformità alla norma UNI-CIG 9034 i raccordi di ghisa malleabile a cuore bianco possono essere utilizzati su condotte di distribuzione del gas con pressione di esercizio fino a 5 bar.

FILETTATURA

Filettature a tenuta sul filetto secondo ISO 7/1 ed EN 10226-1 idonee per condotte gas: filettatura femina (manicotto) cilindrica UNI 338, filettatura maschio (perno) conica 1:16 UNI 339. Controllo dimensionale e tolleranze secondo UNI-ISO 7/1 e 7/2.

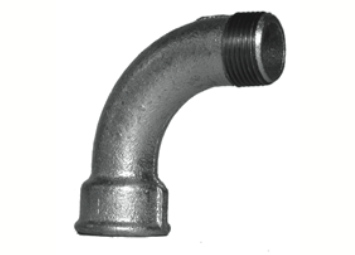

1 - iso G4

Curva corta 90° mf

1/A - iso D4

Curva corta 90° ff

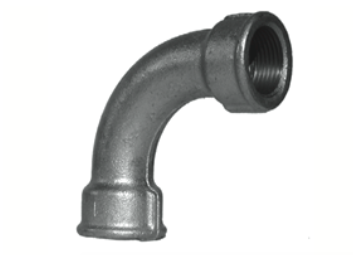

2 - iso G1

Curva lunga 90° ff

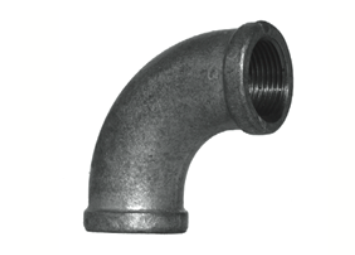

2/A - iso D1

Curva corta 90° ff

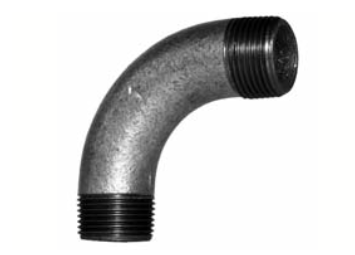

3 - iso G8

Curva lunga 90° mm

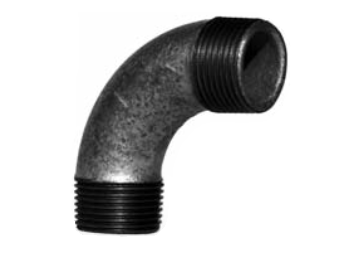

3/A

Curva corta 90° mm

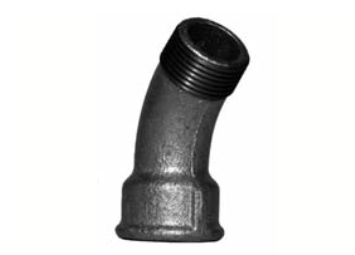

40 - iso G4/45°

Curva lunga 45° mf

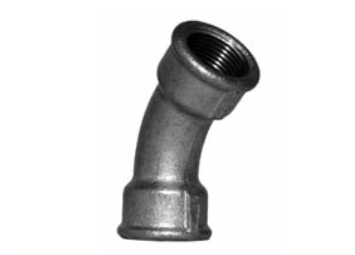

41 - iso G1/45°

Curva lunga 45° ff

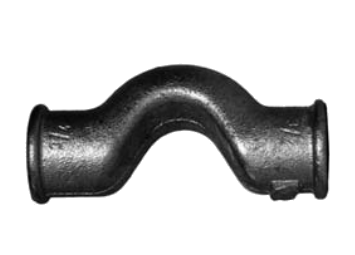

85

Curva di sorpasso

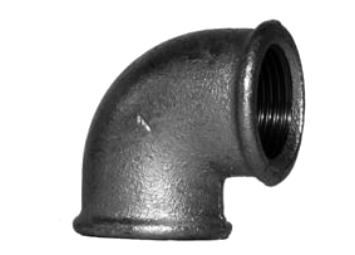

90 - M0 iso A1

Gomito 90° ff

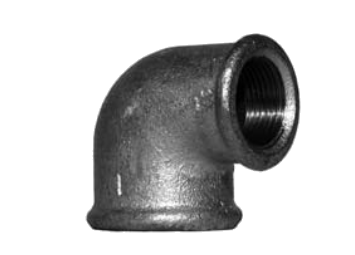

90/R - iso A1

Gomito 90°ridotto ff

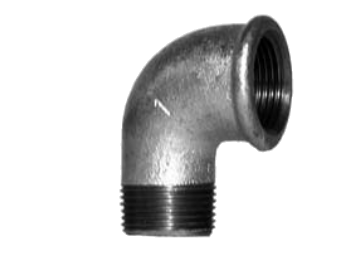

92 - iso A4

Gomito 90° mf

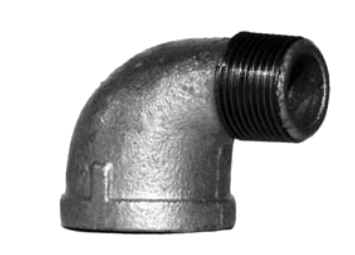

92/R - iso A4

Gomito 90° ridotto mf

95 - iso UA1

Gomito con bocchettone piano ff

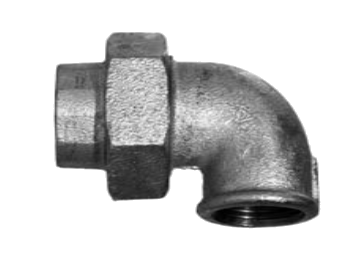

96 - iso UA11

Gomito con bocchettone conico ff

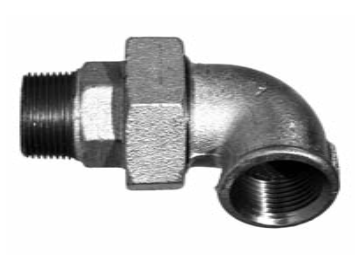

97 - iso UA2

Gomito con bocchettone piano mf

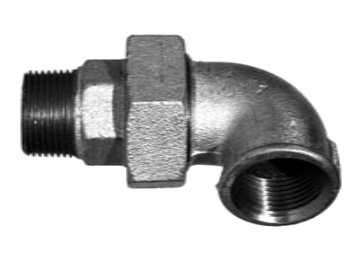

98 - iso UA12

Gomito con bocchettone conico mf

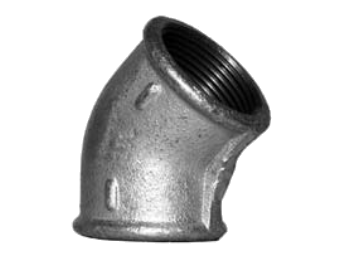

120 - iso A1/45°

Gomito 45° ff

121 - iso A1/45°

Gomito 45° mf

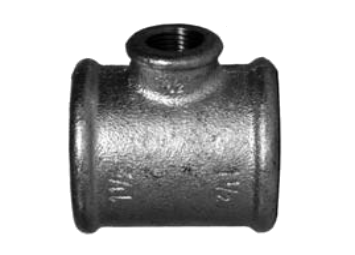

130/R - iso B1

Ti, derivazione ridotta

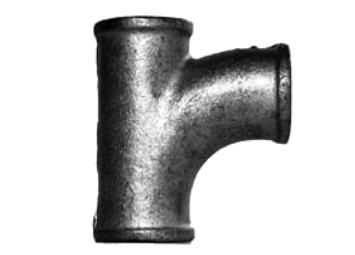

131 - iso E1

Ti a una curva

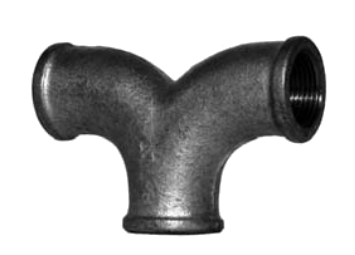

132 - iso E2

Ti a due curve

134

Ti maschio ff

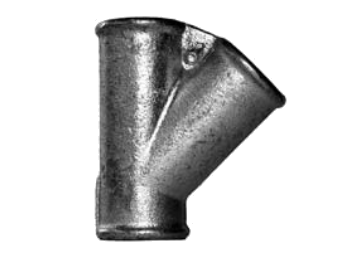

165

Ti 45°

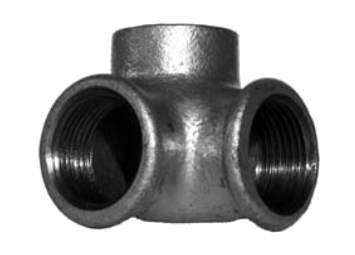

221 - iso Za1

Distribuzione a gomito

223 - iso ZA2

Distribuzione a ti

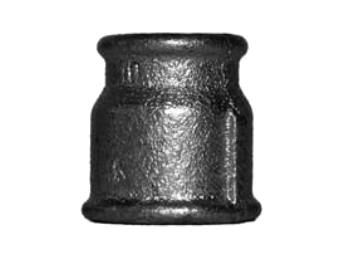

240 - iso M2

Manicotto ridotto ff

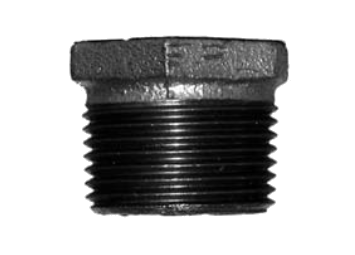

241 - iso N4

Nipplo di riduzione mf

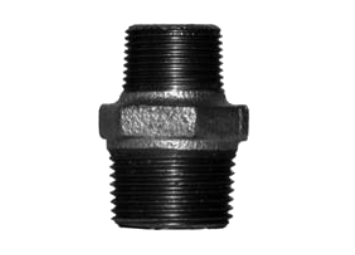

245 - iso N8

Nipplo doppio di riduzione

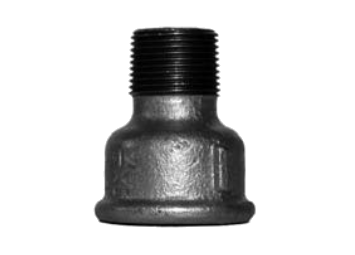

246 - iso M4

Manicotto ridotto mf

270 - iso M2

Manicotto ff

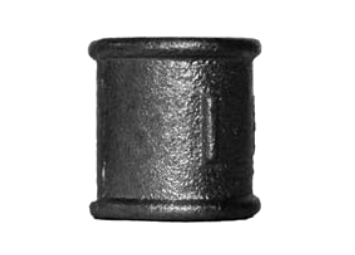

271 - isoM2 R-L

Manicotto destro sinistro

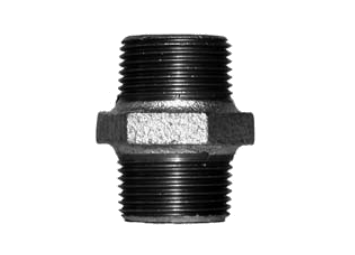

280 - iso N8

Nipplo doppio

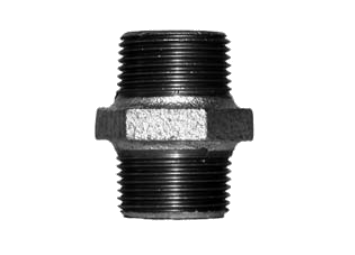

281 - iso N8 R-L

Nipplo doppio destro sinistro

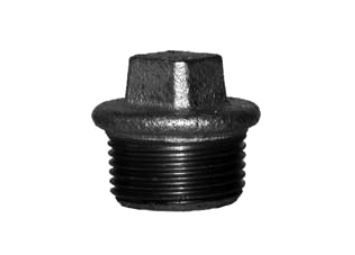

290 - iso T9

Tappo maschio

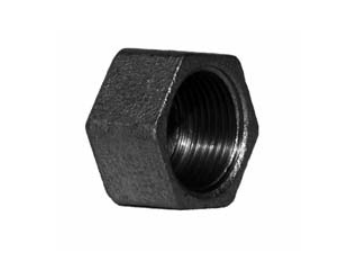

300 - iso T1

Tappo femmina tondo -calotta

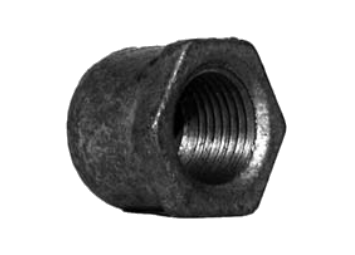

301

Tappo femmina tondo -calotta

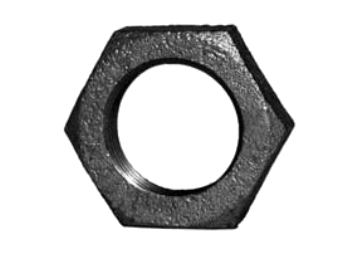

310 - iso P4

Controdado

330 - iso U1

Bocchettone piano ff

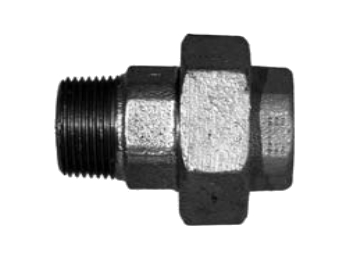

331 - iso U2

Bocchettone piano mf

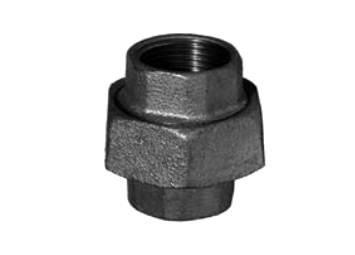

340 - iso U11

Bocchettone conico ff

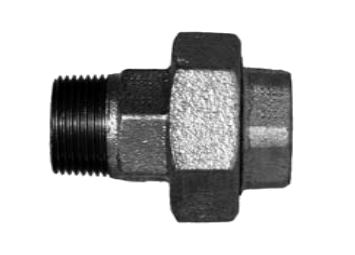

341 - iso U12

Bocchettone conico mf

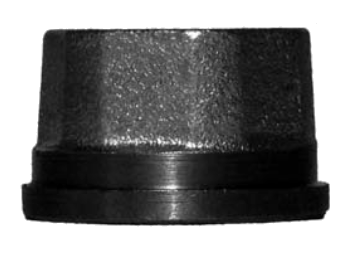

372

Pezzi folli piani

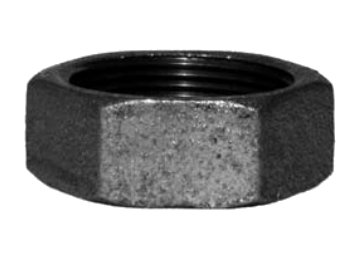

374

Dado per bocchettone

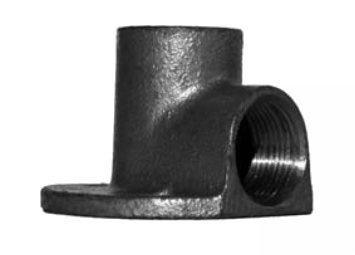

471

Gomito per parete

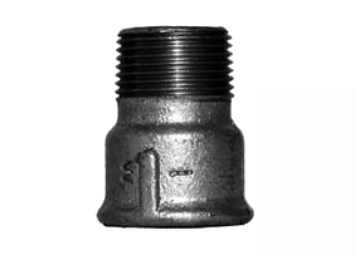

529/A - iso M4

Manicotto mf

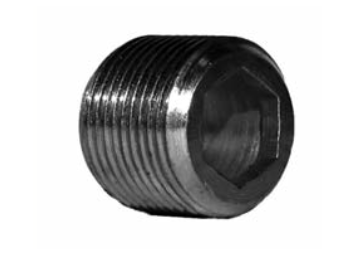

531

Vite semplice in acciao

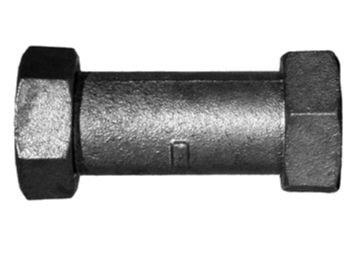

820

Bocchettone di sostituzione, O ring O ring, anello in polietilene

821

Bocchettone di sostituzione O ring - f, anello in polietilene

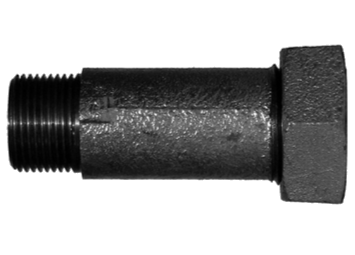

822

Bocchettone di sostituzione O ring - m

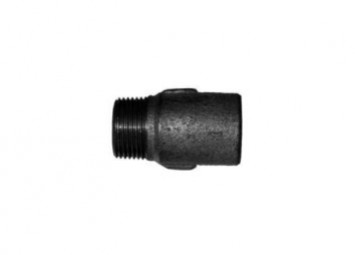

900

Nipplo per tubo in plastica
